Información Básica.
No. de Modelo.
LUGB
Objeto de medición
Pipeline Cerrado
Certificación
CE, ISO
calibre
dn15 - 300
fuente de alimentación
dc12v o dc24v
temperatura del medio
típicamente -40 ~ 150 grados
material
acero al carbono, acero inoxidable
Paquete de Transporte
Carton Box with PP Film Wooden Box
Origen
China
Código del HS
9026801000
Capacidad de Producción
50000 PCS / Year
Descripción de Producto
La empresa produjo LUGB vórtex flujómetro, hay tipo de transmisión remota, tipo de visualización de campo, temperatura y presión tipo de compensación automática. Puede usarse ampliamente en química, petróleo, metalurgia, industria ligera, protección ambiental, departamentos municipales, eléctricos y otros.
| Rendimiento | Parámetro técnico | ||
| Medio de medición | Vapor, aire comprimido, líquido (medios monofásicos) | ||
| Temperatura media | -40ºC~+350ºC. | ||
| Presión media | 1,6,2,5,4,0Mpa | ||
| Relación de gama | 1:8~1-30(aire en escala de referencia) 1:8~1:40(consulte agua a temperatura normal) | ||
| Rango de medición | Líquido 0,4 ~ 0,7m/s Gas 4,0 ~ 60m/s vapor 5,0 ~ 70m/s | ||
| Especificación | DN25~DN300mm | ||
| Material | 304, 316L una variedad de materiales | ||
| Reynolds número | Normal 2 x 104Cd a 7 x 106 | ||
| Coeficiente de arrastre | CD≤2,6 | ||
| Aceleración por vibración | Tipo LUGB≤0,2g | ||
| Clase de protección | IP65 | ||
| Clase a prueba de explosiones | ii CT6 | ||
| Precisión | Nivel 1,0, nivel 1,5 | ||
| Condición ambiental | Temperatura ambiente | -40ºC~+55ºC(lugar no a prueba de explosiones) -20ºC~+55ºC(lugar a prueba de explosiones) | |
| Humedad relativa | ≤85% | ||
| Presión atmosférica | 86~106kPa | ||
| Fuente de alimentación | Tipo no a prueba de explosiones | Tipo de pulso | +12VDC 20mA |
| tipo actual | +24VDC 20mA | ||
| Señal de salida | Señal de pulso de frecuencia 2 ~ 3000Hz nivel bajo ≤1V Alto Nivel ≥6V | ||
| Señal 4-20mA de dos hilos (salida aislada) carga ≤500Ω | |||
- Cuando se utilice un caudalímetro de vórtice para medir el vapor, el cuerpo y la tubería deben estar aislados, la brida debe estar sujeta y no debe haber fugas de aire, de lo contrario el instrumento es fácil de dañar;
- Es mejor instalar el instrumento en interiores, lejos de vibraciones e interferencias electromagnéticas fuertes. Si se encuentra en el exterior, el cabezal del reloj puede protegerse;

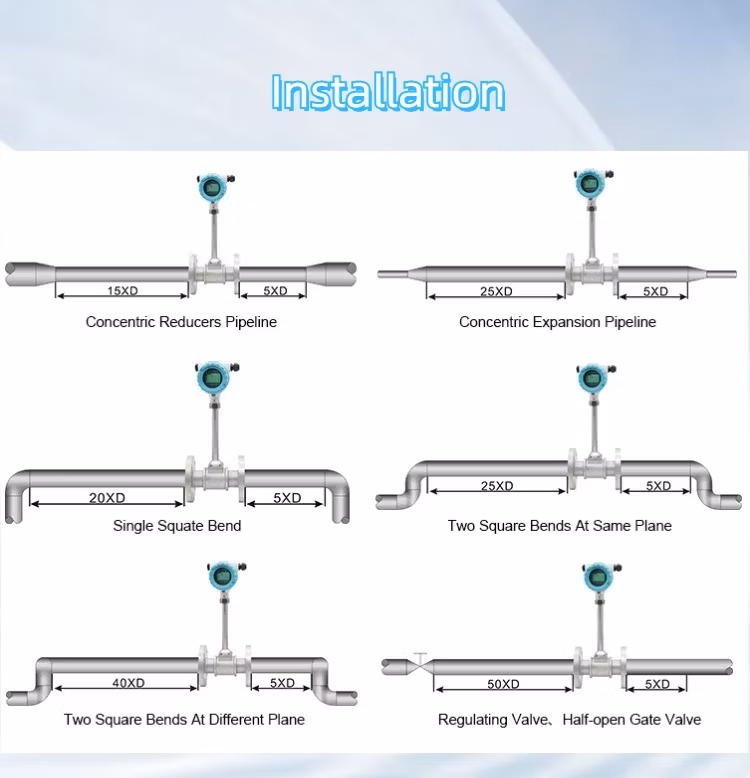

- El instrumento debe tener 10-15 veces la sección de tubería recta, y luego tener más de 5 veces la sección de tubería recta. Seleccionar el lugar de instalación para facilitar la instalación, el cableado y la depuración;
- Para una sección de tubería recta, suelde las dos bridas antes de la instalación, luego instale el instrumento y fíjelo, corte el tubo recto de la misma longitud y, a continuación, instale toda la mesa soldada antes. Nunca suelde el reloj en la brida.

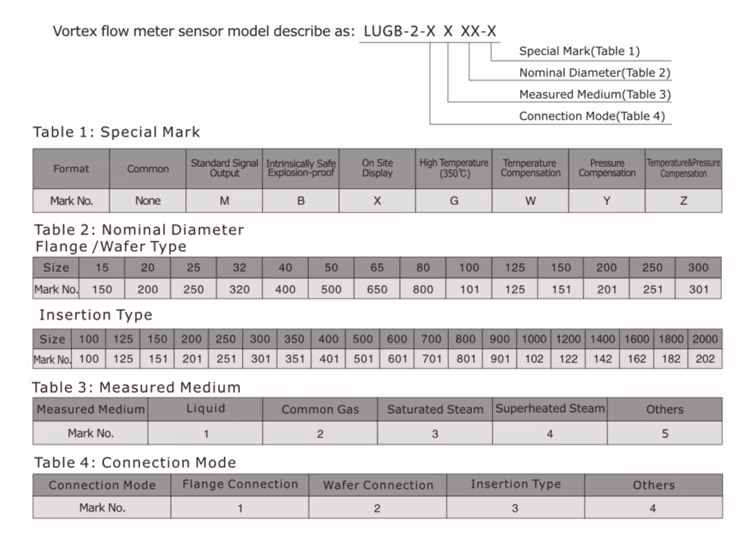

Direcciones de selección: 1. Medio de medición: El caudalímetro vorticial es un caudalímetro de velocidad, su principio, determina su tipo de medio de medición, puede ser líquido, también puede ser gas o vapor;
2 . Diámetro de la tubería: El caudalímetro de vórtice conectado por brida puede dividirse en instalación de tipo de tubería y tipo de inserto según los diferentes métodos de instalación;
3 . Precisión de la medición: La precisión del caudalímetro de vórtice conectado por brida también tiene varios grados, y se divide de acuerdo con el medio de medición. Si se trata de medir el líquido, la precisión de la medición puede alcanzar el 1,0%, y si se trata de medir el gas, la precisión puede alcanzar el 1,5%. Si se inserta un caudalímetro de vórtice, la precisión puede alcanzar el nivel 1,5% y 2,5%;
4 . Temperatura media: Generalmente, se divide en tres rangos, que se dividen en temperatura normal, media y alta;
5. Presión nominal: Dividida principalmente según el método de instalación, la principal demanda en el mercado es la siguiente: Por ejemplo, tipo de abrazadera de brida (2,5MPa), tipo de conexión de brida (1,0/1,6/2,5MPa), tipo de instalación de conexión (1,6MPa/2,5MPa/4,0MPa);

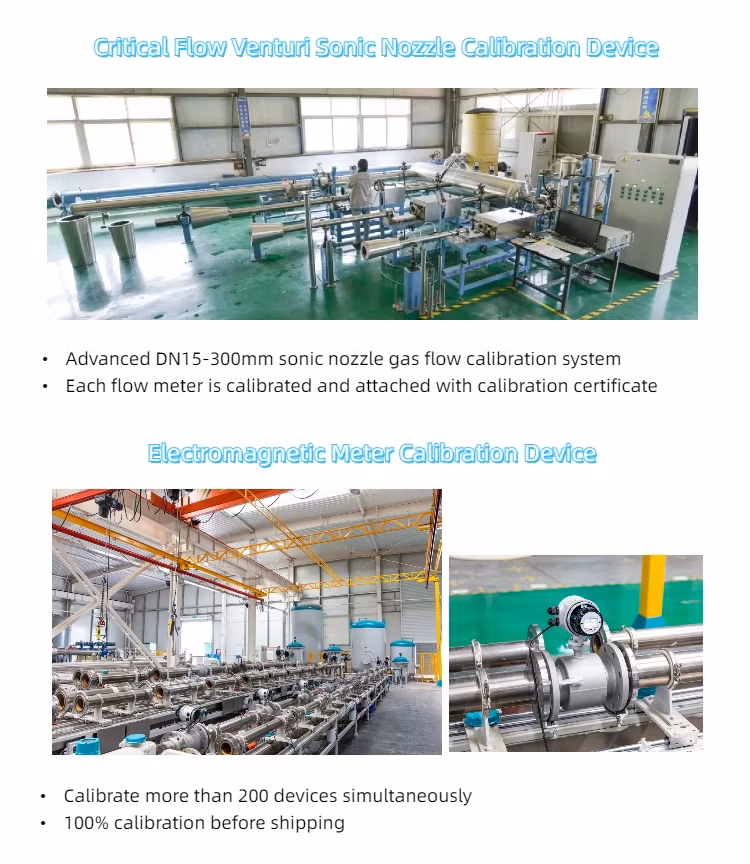

Dispositivo de calibración de boquilla sónica Venturi crítica
P: ¿Cuánto tiempo dura su entrega? R: Depende de la cantidad. Normalmente es de una semana a dos semanas.
P: ¿Cómo obtener presupuesto?
A: Por favor, díganos el diámetro de la tubería, midiendo el medio, el caudal, la temperatura, la presión, tipo de conexión y precisión del producto que necesita, elegaremos el producto más adecuado para usted.
P: ¿Puedo diseñar nuestro propio logotipo o color?
R:seguro! nos complace ayudarle.
P: ¿Puedo hacer un pedido pequeño por primera vez?
R: SÍ. Esto demuestra su reconocimiento de nosotros, creo que tendremos una cooperación a más largo plazo.
